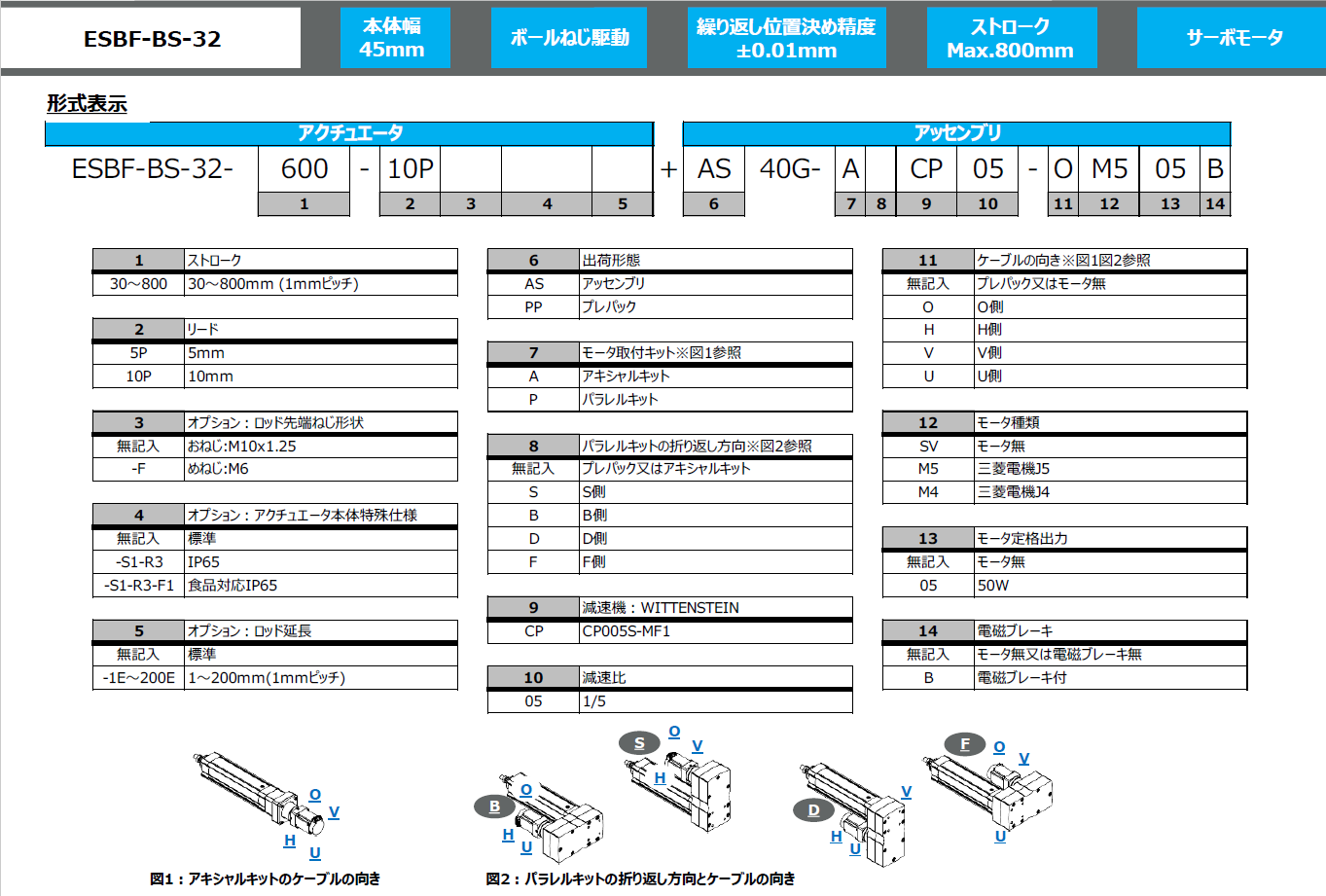

ESBF-BS-32

ESBF-BS-32のCS Noteをダウンロード

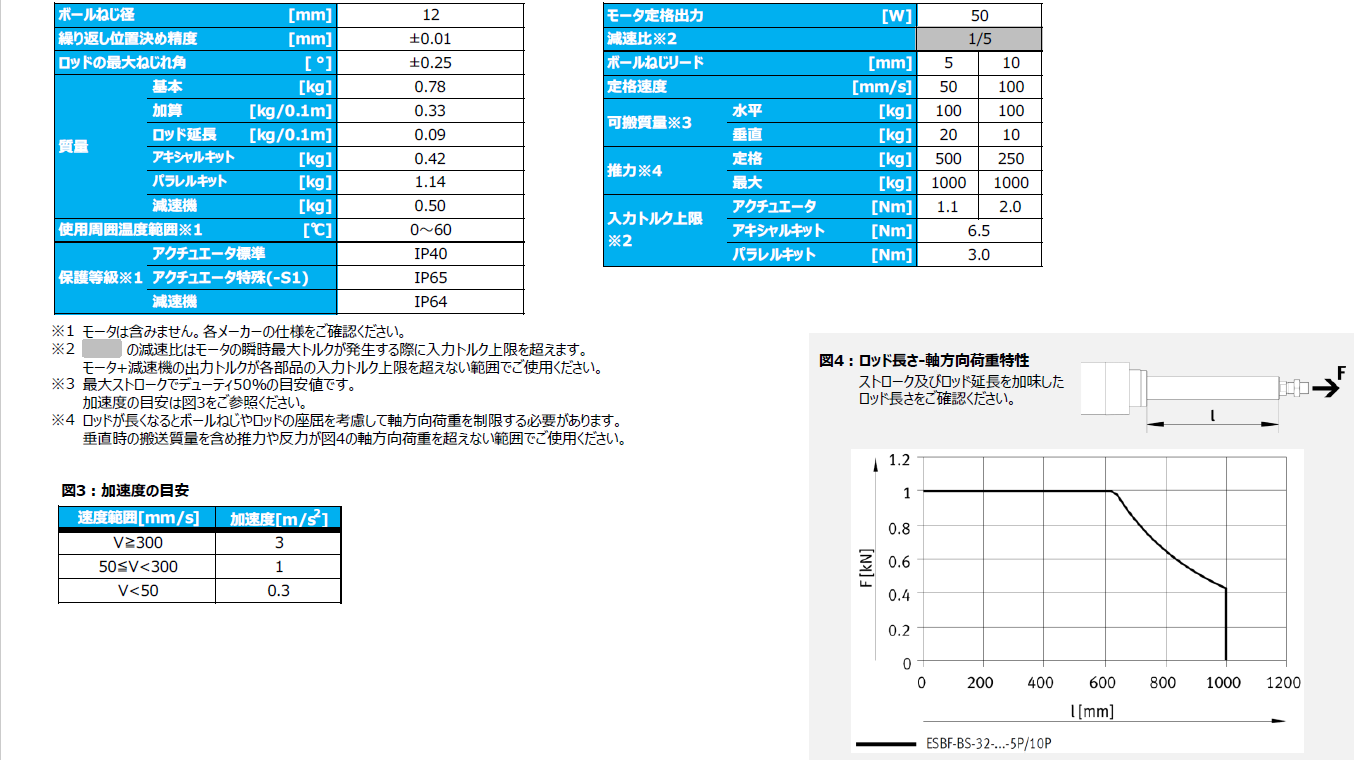

　仕様

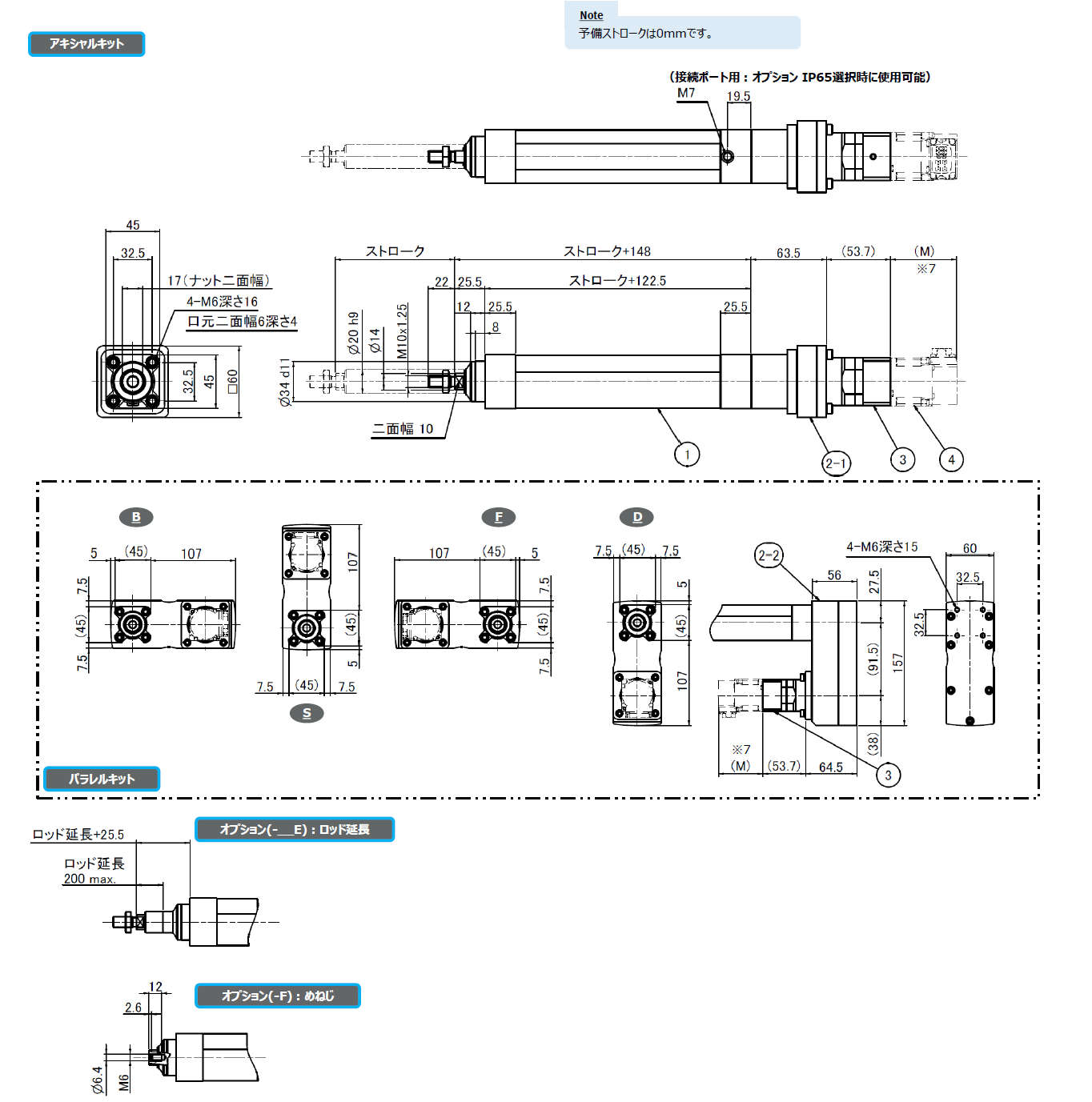

　外形寸法

※5　減速機形式の□には減速比を表す数字、___にはモータ形式が入ります。
　　 IP仕様を選択した場合、モータ取付面に挟むシールプレートLK046 Z031 VKT040(減速機に付属)を使用します。

※6　PDF・Web版は製品番号に各部品のWebページがリンクされています。各部品の詳細情報の閲覧やCADデータのダウンロードが可能です。

※7　モータ全長(M)はこちら

注意！アクセサリのベローズキットを使用する場合は、アクチュエータのストロークにより適切なロッド延長が必要です。ベローズキットを組み付けした際の

外形やロッド延長量は、こちらをご参照ください。

アクセサリのガイドユニットを組み付けした際の外形は、こちらをご参照ください。

その他、取付金具などのアクセサリの詳細は、こちらをご参照ください。
