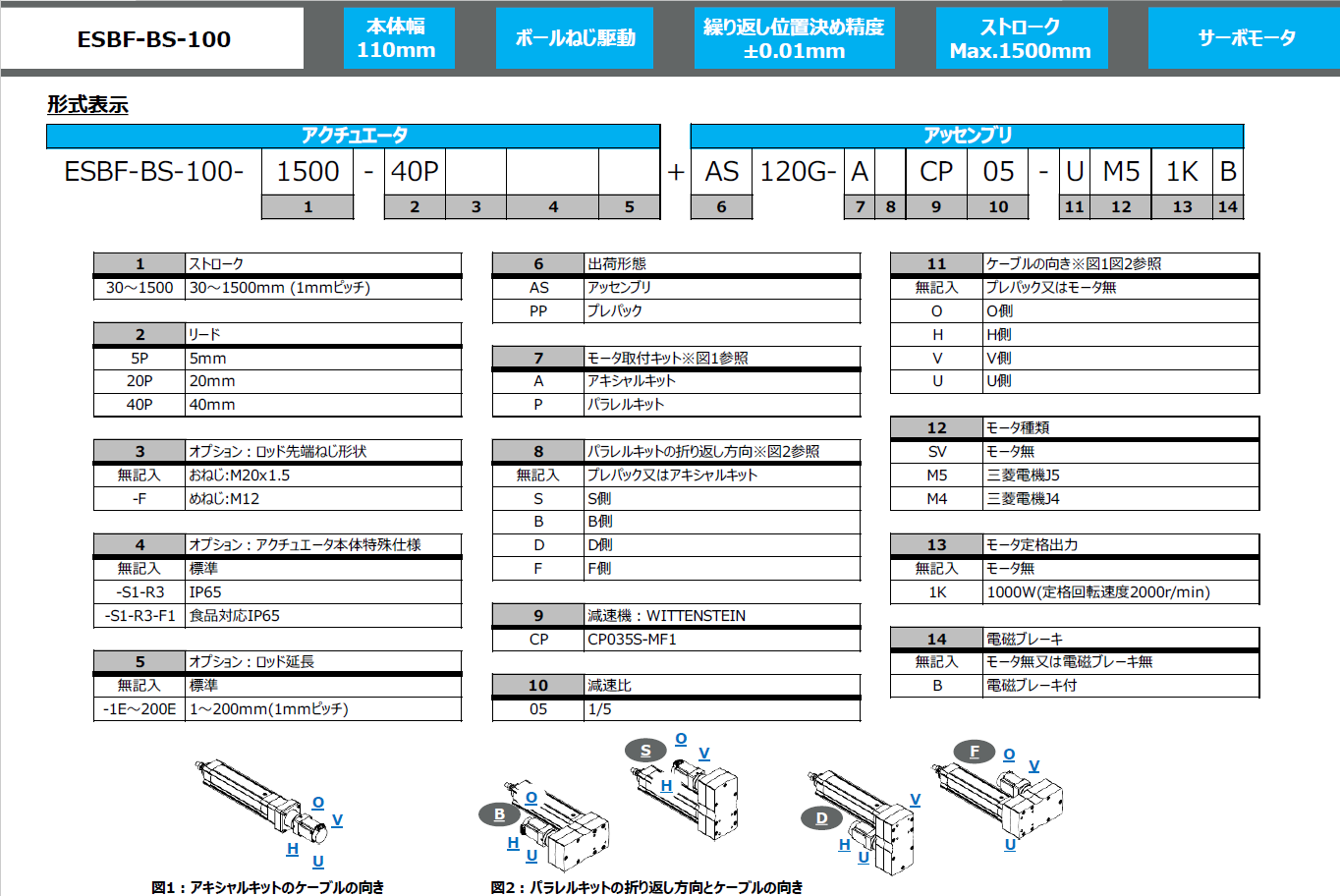

ESBF-100-BS

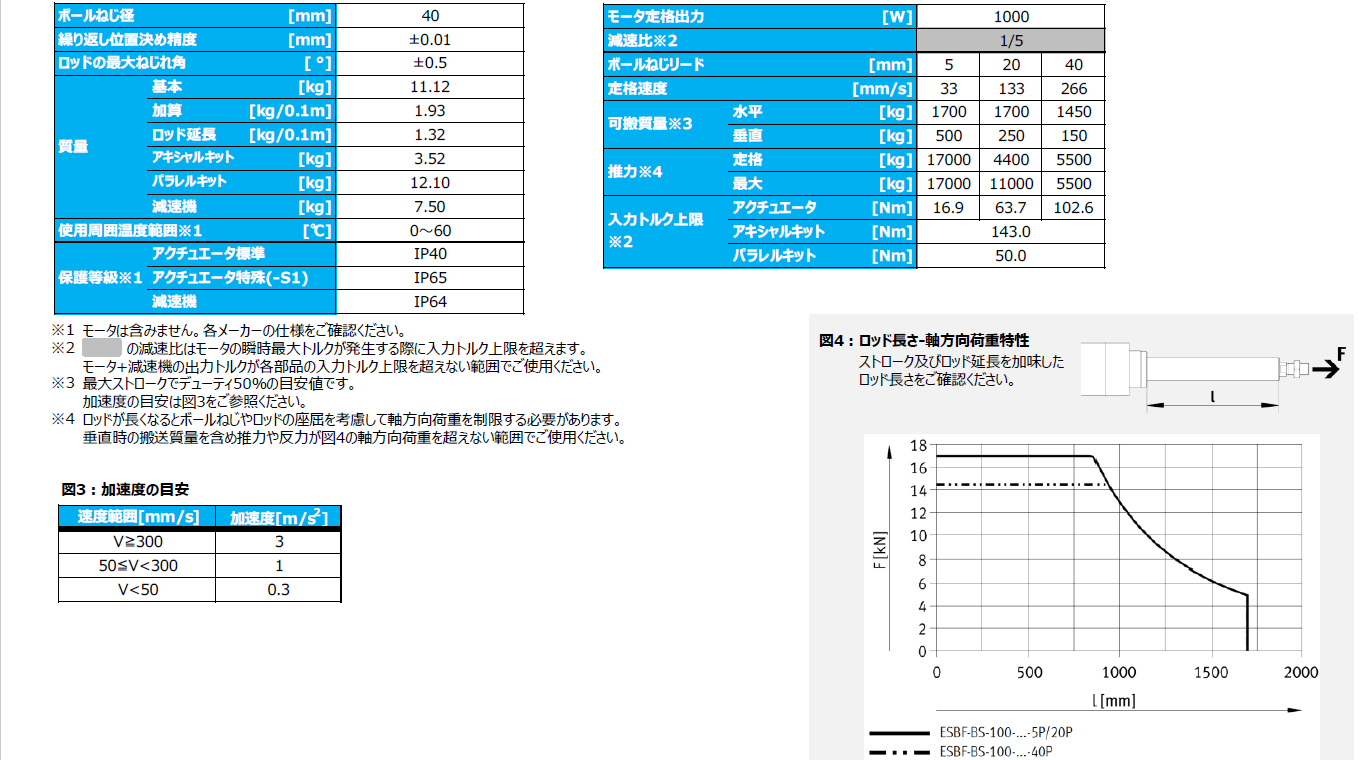

仕様

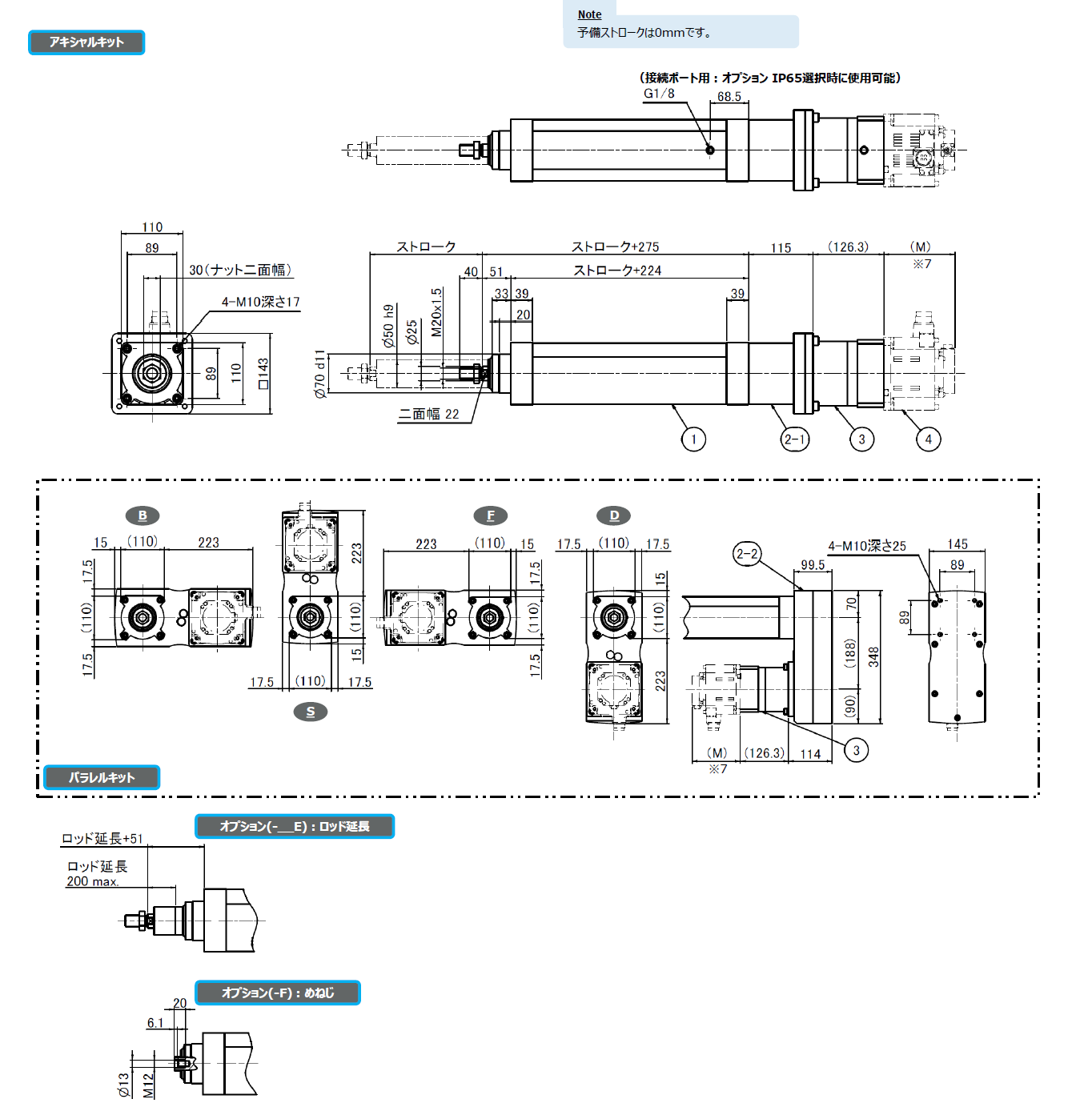

外形寸法
| 項目 | 名称 | 型式 | 備考 | 製品番号※6 |
| 1 | アクチュエータ | ESBF-BS-100- | | 574092 |
| 2-1 | アキシャルキット | EAMM-A-D100-120G | | 2449341 |
| EAMM-A-D100-120G-S1 | IP65 | 2946765 |
| 2-2 | パラレルキット | EAMM-U-145-D100-120G-188 | | 2803620 |
| EAMM-U-145-D100-120G-188-S1 | IP65 | 2803622 |
| 3 | 減速機 | CP035F-MF1-□-0G1-2S/____※5 | WITTENSTEIN | ホームページ |
| 4 | サーボモータ | ご指定のモータ | モータ情報 | |
※5 減速機形式の□には減速比を表す数字、___にはモータ形式が入ります。PDF・Web版は製品番号に各部品のWebページがリンクされています。
※6 各部品の詳細情報の閲覧やCADデータのダウンロードが可能です。
注意！ アクセサリのベローズキットを使用する場合は、アクチュエータのストロークにより適切なロッド延長が必要です。ベローズキットを組み付けした際の
アクセサリのガイドユニットを組み付けした際の外形は、こちらをご参照ください。 その他、取付金具などのアクセサリの詳細は、こちらをご参照ください。
