ELGTアクセサリ

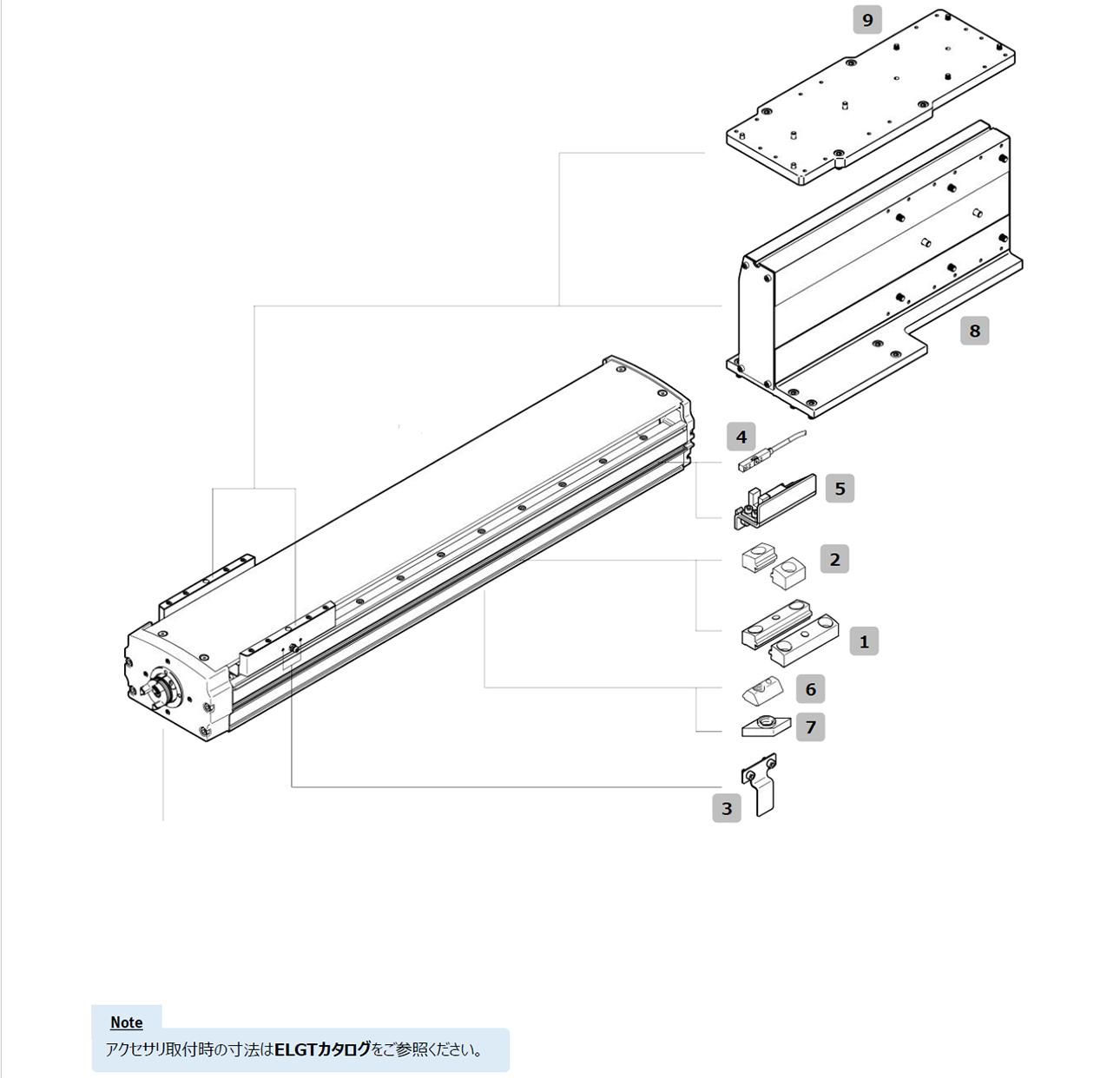

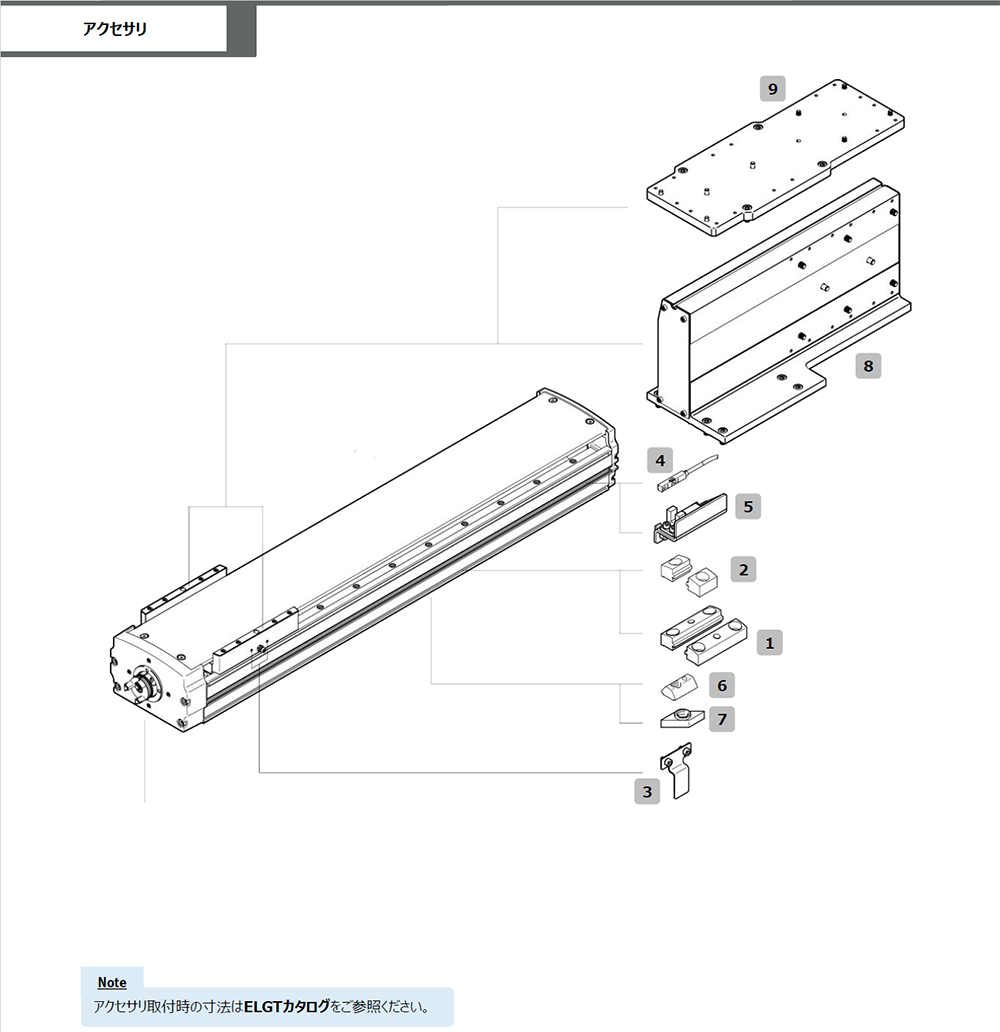

アクセサリリスト
No. | 名称 | 型式 | 適用サイズ | 備考 | 製品番号※1 |
---|---|---|---|---|---|
1 | 本体取付金具 | EAHF-L2-45-P-S | 共通 | 1穴タイプ | 5184133 |
2 | 本体取付金具 | EAHF-L2-45-P | 共通 | 2穴タイプ | 4835728 |
3 | センサドグ | EAPM-L9-90-SLS | ELGT-BS-90 | Festo近接センサSIES-8M検出用 | 8119853 |
EAPM-L9-120-SLS | ELGT-BS-120 | Festo近接センサSIES-8M検出用 | 8119854 | ||
EAPM-L9-160-SLS | ELGT-BS-160 | Festo近接センサSIES-8M検出用 | 8119855 | ||
EAPM-L9-90-SLE | ELGT-BS-90 | オムロンフォトマイクロセンサEE-SX674検出用 | 8120123 | ||
EAPM-L9-120-SLE | ELGT-BS-120 | オムロンフォトマイクロセンサEE-SX674検出用 | 8120124 | ||
EAPM-L9-160-SLE | ELGT-BS-160 | オムロンフォトマイクロセンサEE-SX674検出用 | 8120125 | ||
4 | 近接センサ ※2 | SIES-8M-NS-24V-K-7.5-OE | 共通 | NPN, NO, 3線ケーブル7.5m, センサブラケット不要 | 551396 |
SIES-8M-NO-24V-K-7.5-OE | 共通 | NPN, NC, 3線ケーブル7.5m, センサブラケット不要 | 551401 | ||
SIES-8M-PS-24V-K-7.5-OE | 共通 | PNP, NO, 3線ケーブル7.5m, センサブラケット不要 | 551386 | ||
SIES-8M-PO-24V-K-7.5-OE | 共通 | PNP, NC, 3線ケーブル7.5m, センサブラケット不要 | 551391 | ||
SMT-8M-A-NS-24V-E-2.5-OE | 共通 | NPN, NO, 3線ケーブル2.5m, センサブラケット/センサドグ不要 | 574338 | ||
SMT-8M-A-NO-24V-E-7.5-OE | 共通 | NPN, NC, 3線ケーブル7.5m, センサブラケット/センサドグ不要 | 8138000 | ||
SMT-8M-A-PS-24V-E-2.5-OE | 共通 | PNP, NO, 3線ケーブル2.5m, センサブラケット/センサドグ不要 | 574335 | ||
SMT-8M-A-PO-24V-E-7.5-OE | 共通 | PNP, NC, 3線ケーブル7.5m, センサブラケット/センサドグ不要 | 574340 | ||
5 | フォトマイクロセンサ | EE-SX674シリーズ(OMRON) | 共通 | お客さまにてご用意ください | ホームページ |
センサブラケット | EAPM-L9-SLE | 共通 | オムロンフォトマイクロセンサEE-SX674取付用 | 8119255 | |
6 | 溝ナット | NST-5-M5 | ELGT-BS-90/120 | M5タップ | 150914 |
NST-8-M6 | ELGT-BS-160 | M6タップ | 150915 | ||
7 | 溝ナット | ABM-8-1M4-5-P2 | 共通(センサ溝) | M4タップ | 8028500 |

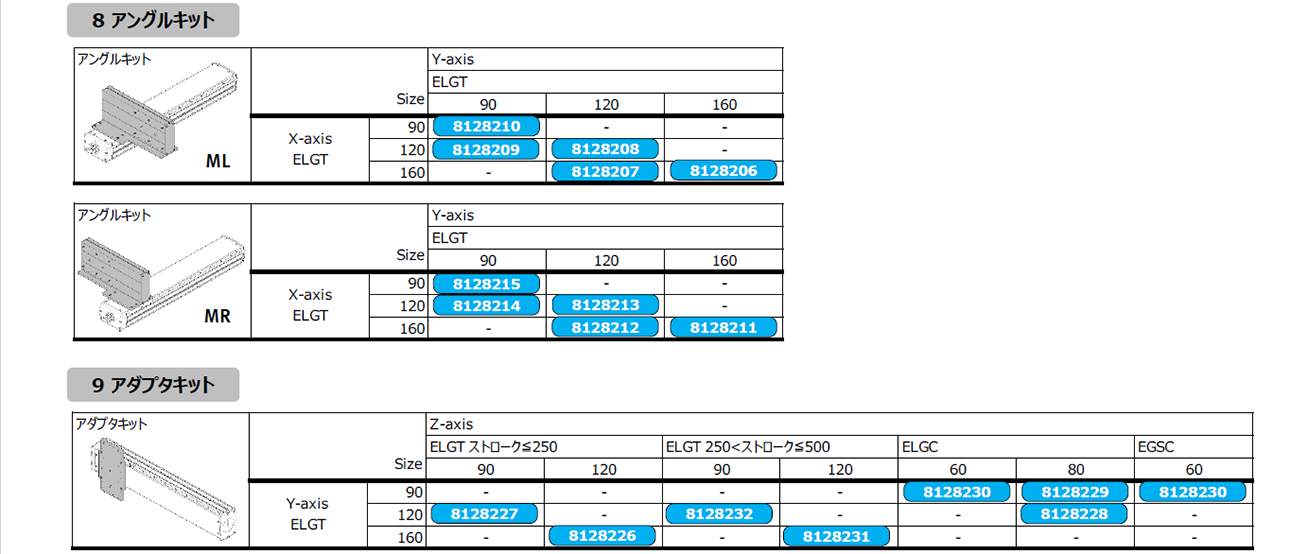

8 | アングルキット | EHAM-AK-L9-90-L9-90-ML | ELGT-BS-90 | ELGT-90と連結可能 Y軸ストローク≦600 | 8128210 |
EHAM-AK-L9-120-L9-90-ML | ELGT-BS-120 | ELGT-90と連結可能 Y軸ストローク≦600 | 8128209 | ||
EHAM-AK-L9-120-L9-120-ML | ELGT-BS-120 | ELGT-120と連結可能 Y軸ストローク≦600 | 8128208 | ||
EHAM-AK-L9-160-L9-120-ML | ELGT-BS-160 | ELGT-120と連結可能 Y軸ストローク≦600 | 8128207 | ||
EHAM-AK-L9-160-L9-160-ML | ELGT-BS-160 | ELGT-160と連結可能 Y軸ストローク≦700 | 8128206 | ||
EHAM-AK-L9-90-L9-90-MR | ELGT-BS-90 | ELGT-90と連結可能 Y軸ストローク≦600 | 8128215 | ||
EHAM-AK-L9-120-L9-90-MR | ELGT-BS-120 | ELGT-90と連結可能 Y軸ストローク≦600 | 8128214 | ||
EHAM-AK-L9-120-L9-120-MR | ELGT-BS-120 | ELGT-120と連結可能 Y軸ストローク≦600 | 8128213 | ||
EHAM-AK-L9-160-L9-120-MR | ELGT-BS-160 | ELGT-120と連結可能 Y軸ストローク≦600 | 8128212 | ||
EHAM-AK-L9-160-L9-160-MR | ELGT-BS-160 | ELGT-160と連結可能 Y軸ストローク≦700 | 8128211 | ||
9 | アダプタキット | EHAM-MA-L9-120-L9-90 | ELGT-BS-120 | ELGT-90と連結可能 250<Z軸ストローク≦500 | 8128227 |
EHAM-MA-L9-160-L9-120 | ELGT-BS-160 | ELGT-120と連結可能 250<Z軸ストローク≦500 | 8128226 | ||
EHAM-MA-L9-120-L9-90-S | ELGT-BS-120 | ELGT-90と連結可能 Z軸ストローク≦250 | 8128232 | ||
EHAM-MA-L9-160-L9-120-S | ELGT-BS-160 | ELGT-120と連結可能 Z軸ストローク≦500 | 8128231 | ||
EHAM-MA-L9-90-L2-60 | ELGT-BS-90 | ELGC-60,EGSC-60と連結可能 | 8128230 | ||
EHAM-MA-L9-90-L2-80 | ELGT-BS-90 | ELGC-80と連結可能 | 8128229 | ||
EHAM-MA-L9-120-L2-80 | ELGT-BS-120 | ELGC-80と連結可能 | 8128228 |
※1 PDF・Web版は製品番号に各部品のWebページがリンクされています。各部品の詳細情報の閲覧やCADデータのダウンロードが可能です。
※2 近接センサのケーブルは中継用コネクタタイプもご用意しております。詳細はELGTカタログをご参照ください。
