ESBF-63-BS

ESBF-63-BSのCS Noteをダウンロード

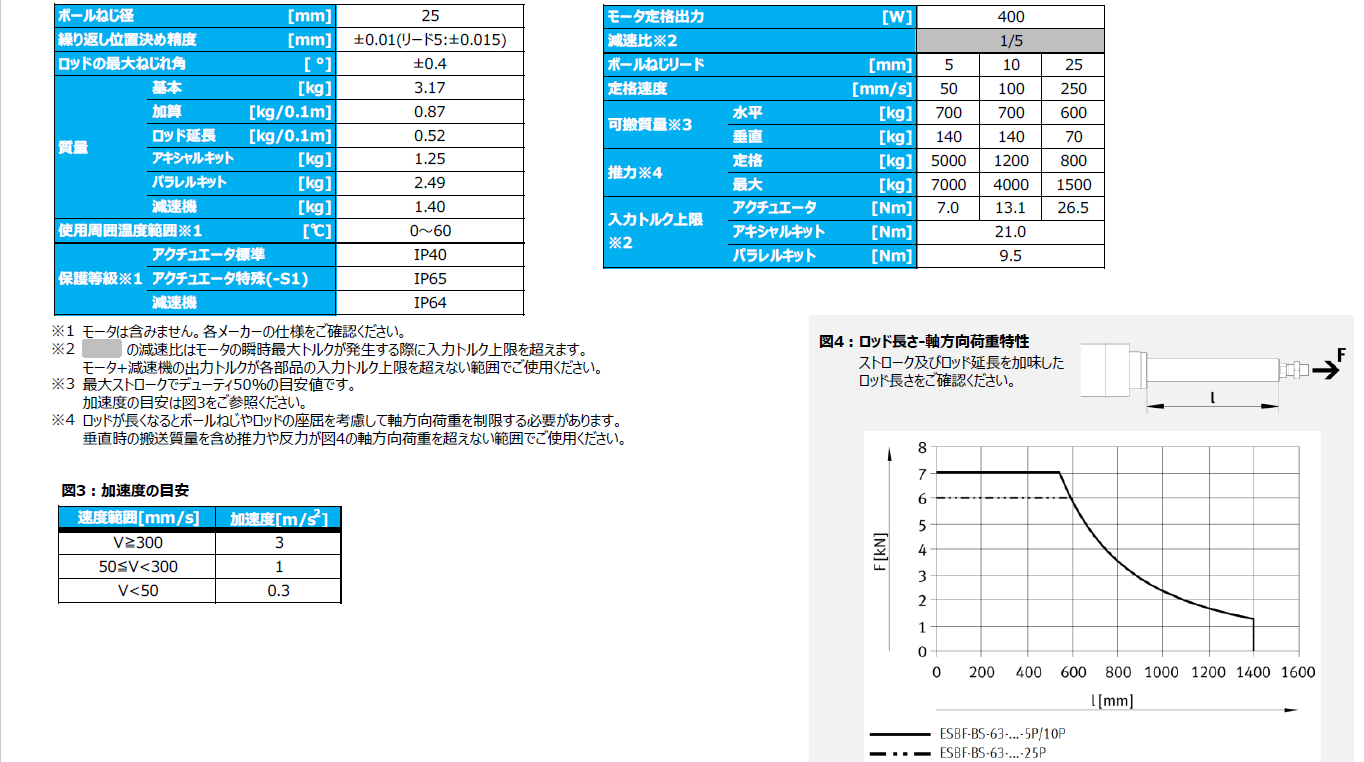

　仕様

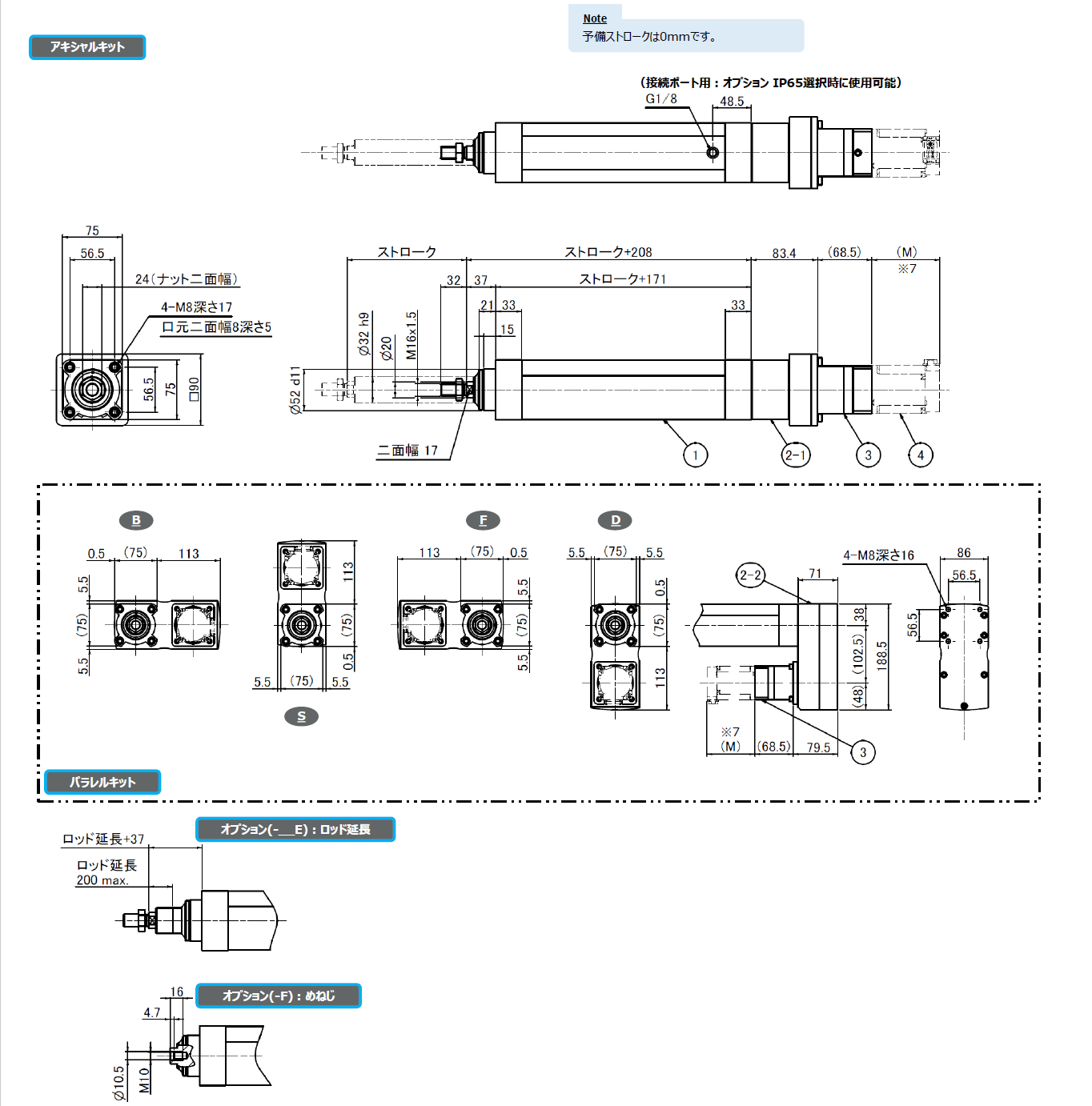

　外形寸法

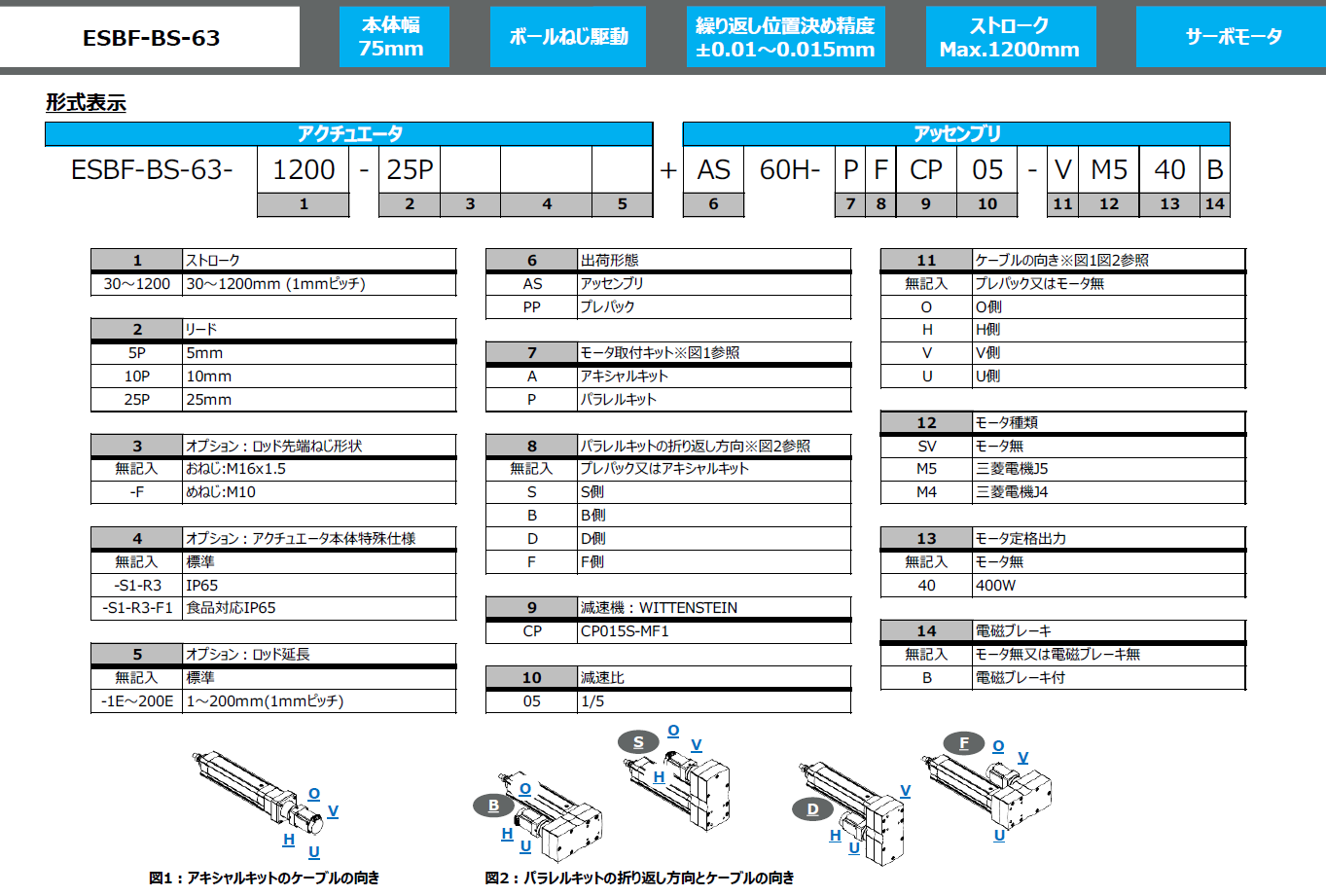

※5　減速機形式の□には減速比を表す数字、___にはモータ形式が入ります。PDF・Web版は製品番号に各部品のWebページがリンクされています。

※6　各部品の詳細情報の閲覧やCADデータのダウンロードが可能です。

※7　モータ全長(M)はこちら

注意！アクセサリのベローズキットを使用する場合は、アクチュエータのストロークにより適切なロッド延長が必要です。ベローズキットを組み付けした際の

外形やロッド延長量は、こちらをご参照ください。

アクセサリのガイドユニットを組み付けした際の外形は、こちらをご参照ください。

その他、取付金具などのアクセサリの詳細は、こちらをご参照ください。
