ESBF-40-BS
ESBF-40-BSのCS Noteをダウンロード

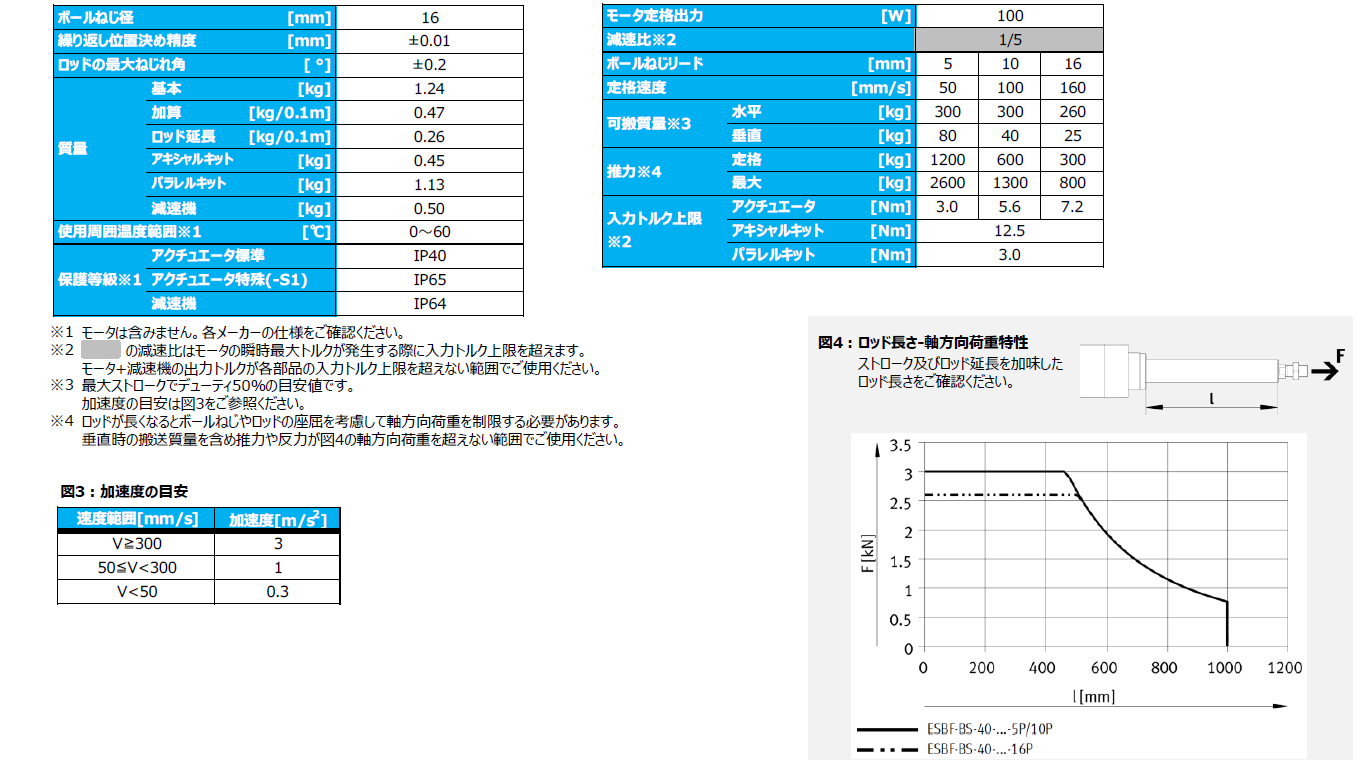

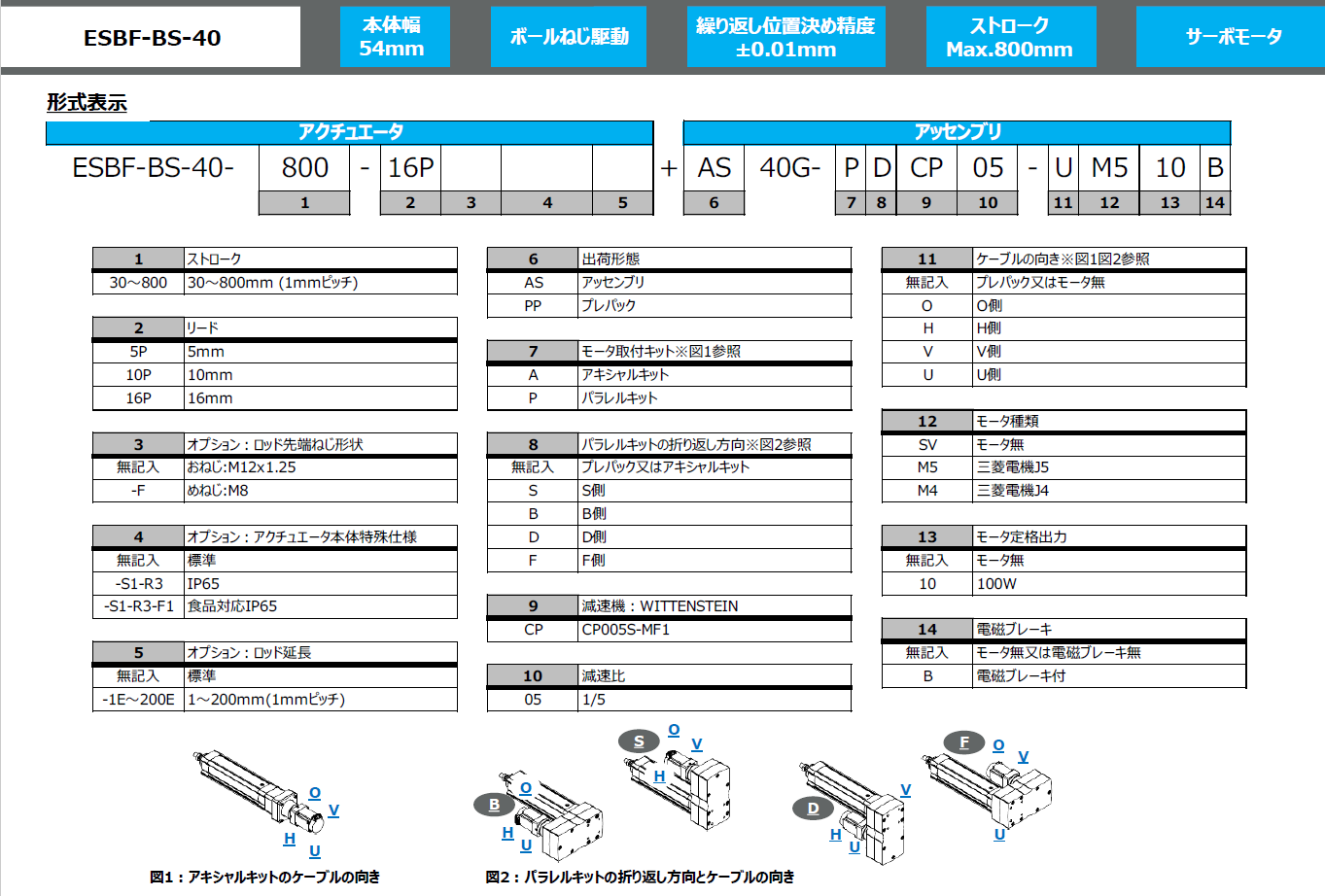

仕様

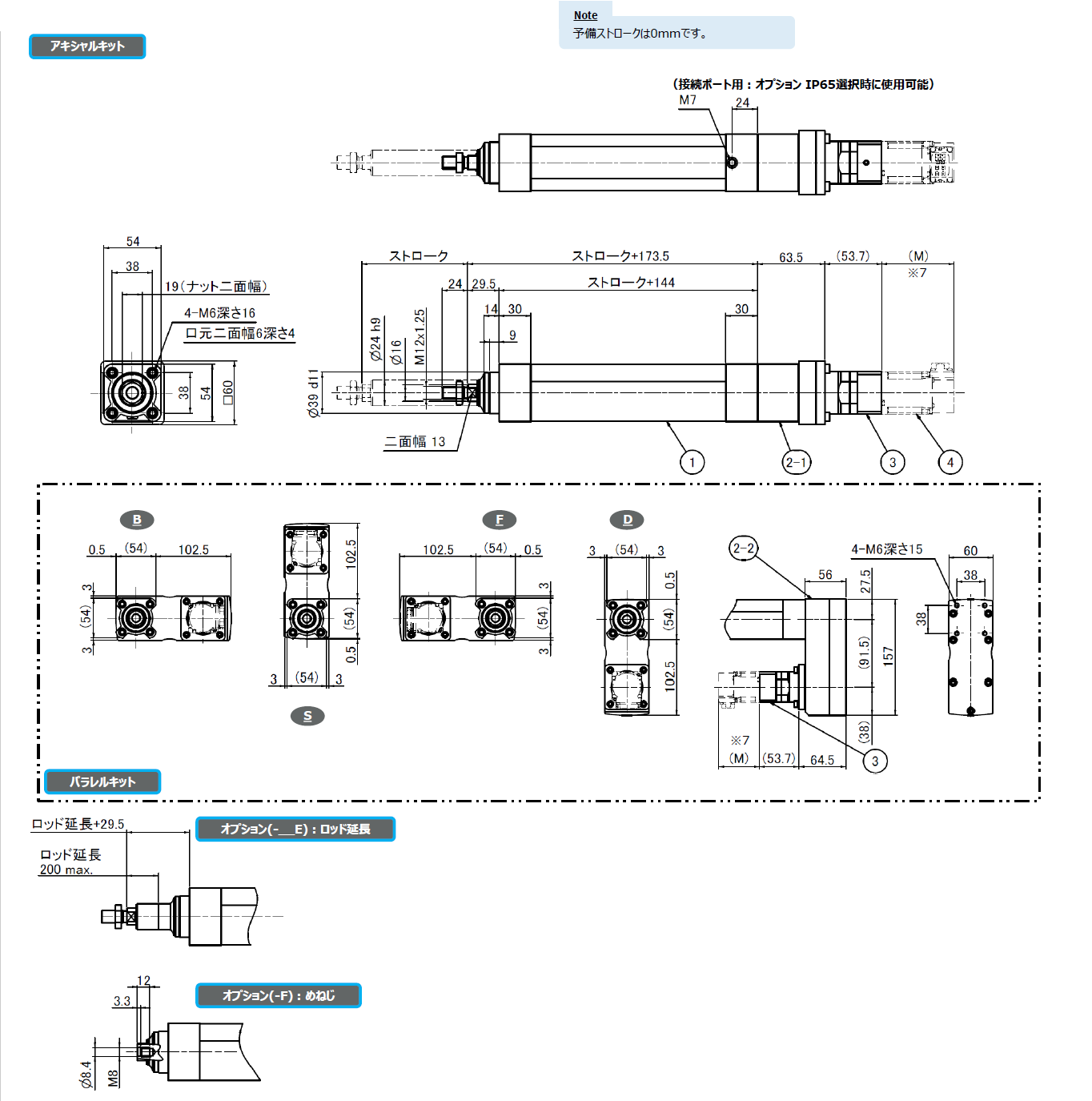

外形寸法
| 項目 | 名称 | 型式 | 備考 | 製品番号※6 |
| 1 | アクチュエータ | ESBF-BS-40- | 8022585 | |
| 2-1 | アキシャルキット | EAMM-A-D40-40G-G2 | 2256398 | |
| EAMM-A-D40-40G-G2 | IP65 | 2256399 | ||
| 2-2 | パラレルキット | EAMM-U-60-D40-40G-91 | 1577165 | |
| EAMM-U-60-D40-40G-91-S1 | IP65 | 1435968 | ||
| 3 | 減速機 | CP005F-MF1-□-0B1-2S/____※5 | WITTENSTEIN | ホームページ |
| 4 | サーボモータ | ご指定のモータ | モータ情報 |
※5 減速機形式の□には減速比を表す数字、___にはモータ形式が入ります。
IP仕様を選択した場合、モータ取付面に挟むシールプレートLK046 Z031 VKT040(減速機に付属)を使用します。
※6 PDF・Web版は製品番号に各部品のWebページがリンクされています。
各部品の詳細情報の閲覧やCADデータのダウンロードが可能です。
※7 モータ全長(M)はこちら
注意！ アクセサリのベローズキットを使用する場合は、アクチュエータのストロークにより適切なロッド延長が必要です。ベローズキットを組み付けした際の
外形やロッド延長量は、こちらをご参照ください。
アクセサリのガイドユニットを組み付けした際の外形は、こちらをご参照ください。
その他、取付金具などのアクセサリの詳細は、こちらをご参照ください。
