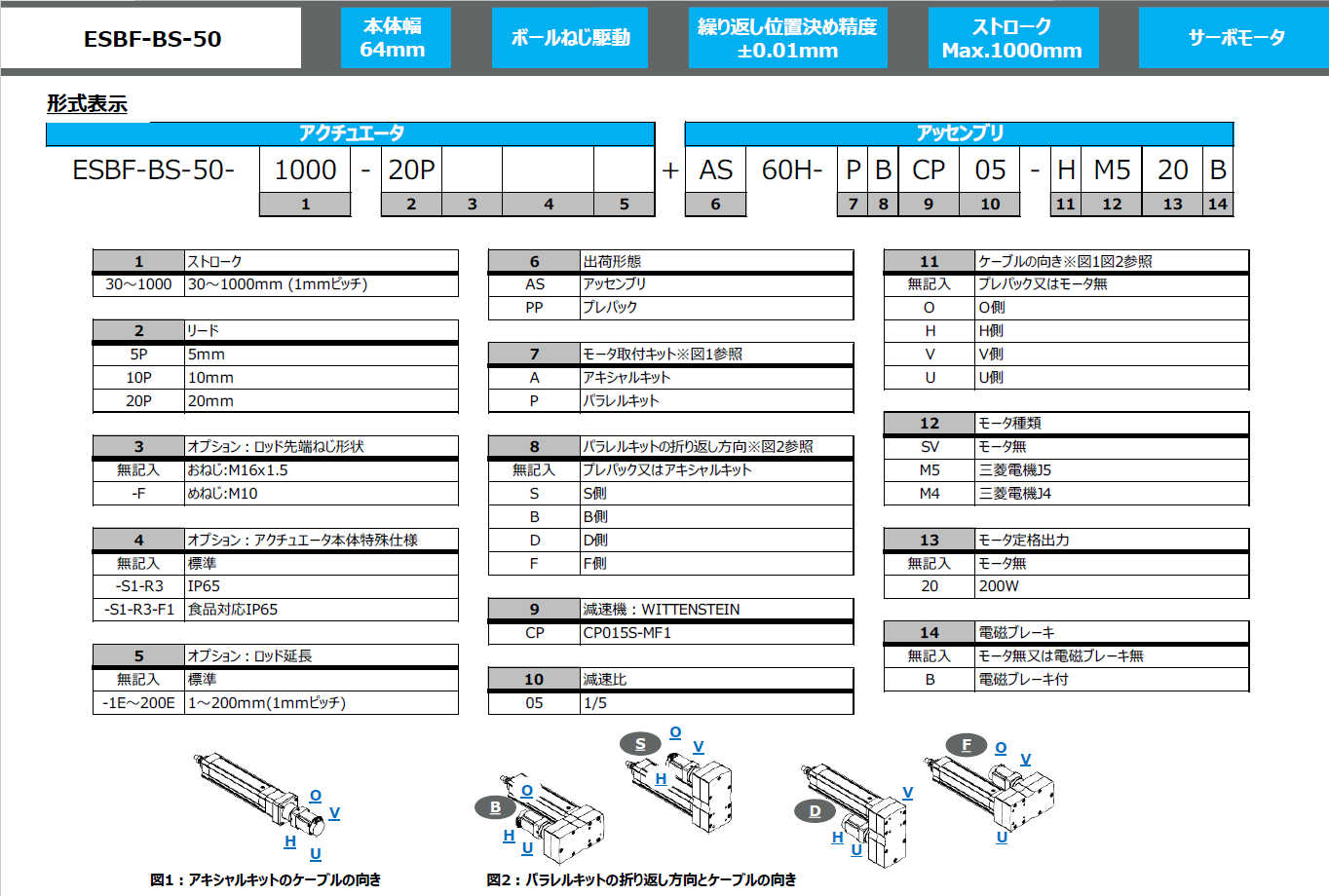

ESBF-50-BS
ESBF-50-BSのCS Noteをダウンロード

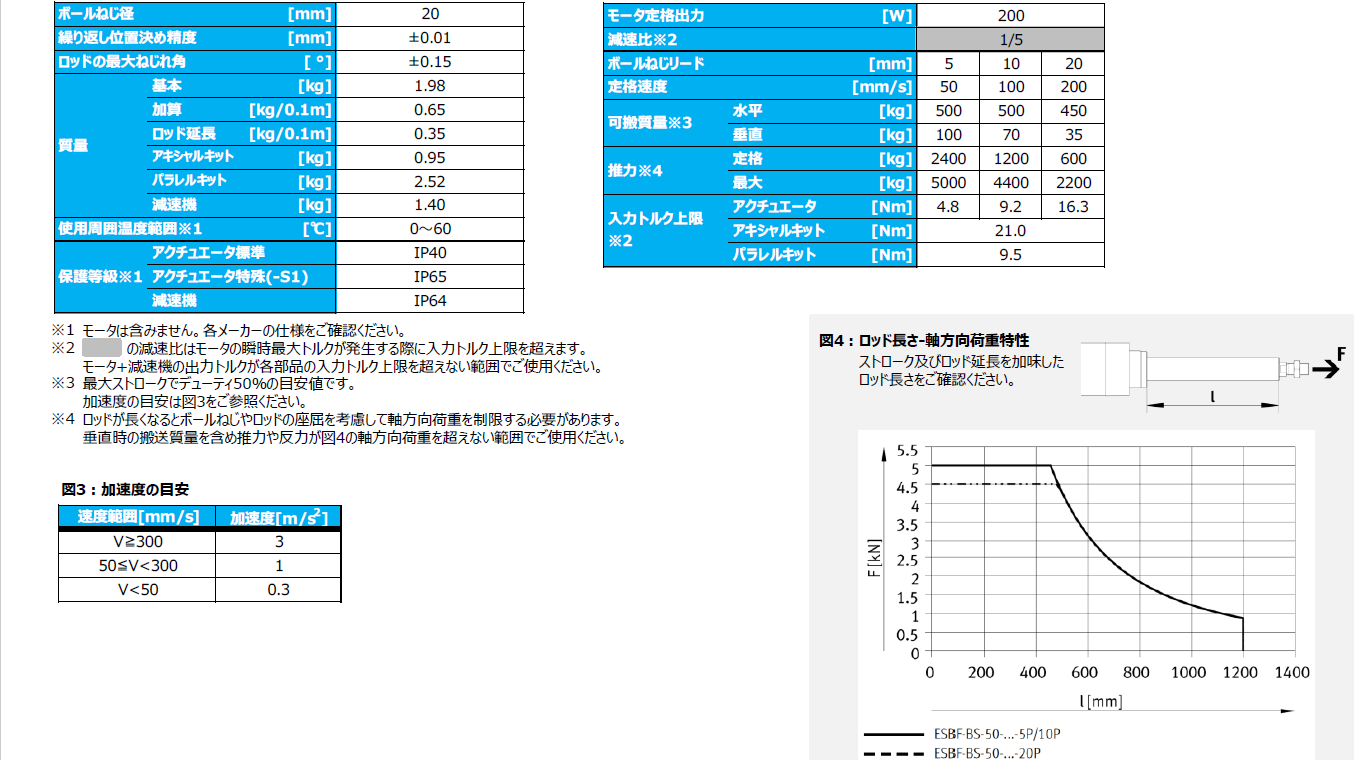

仕様

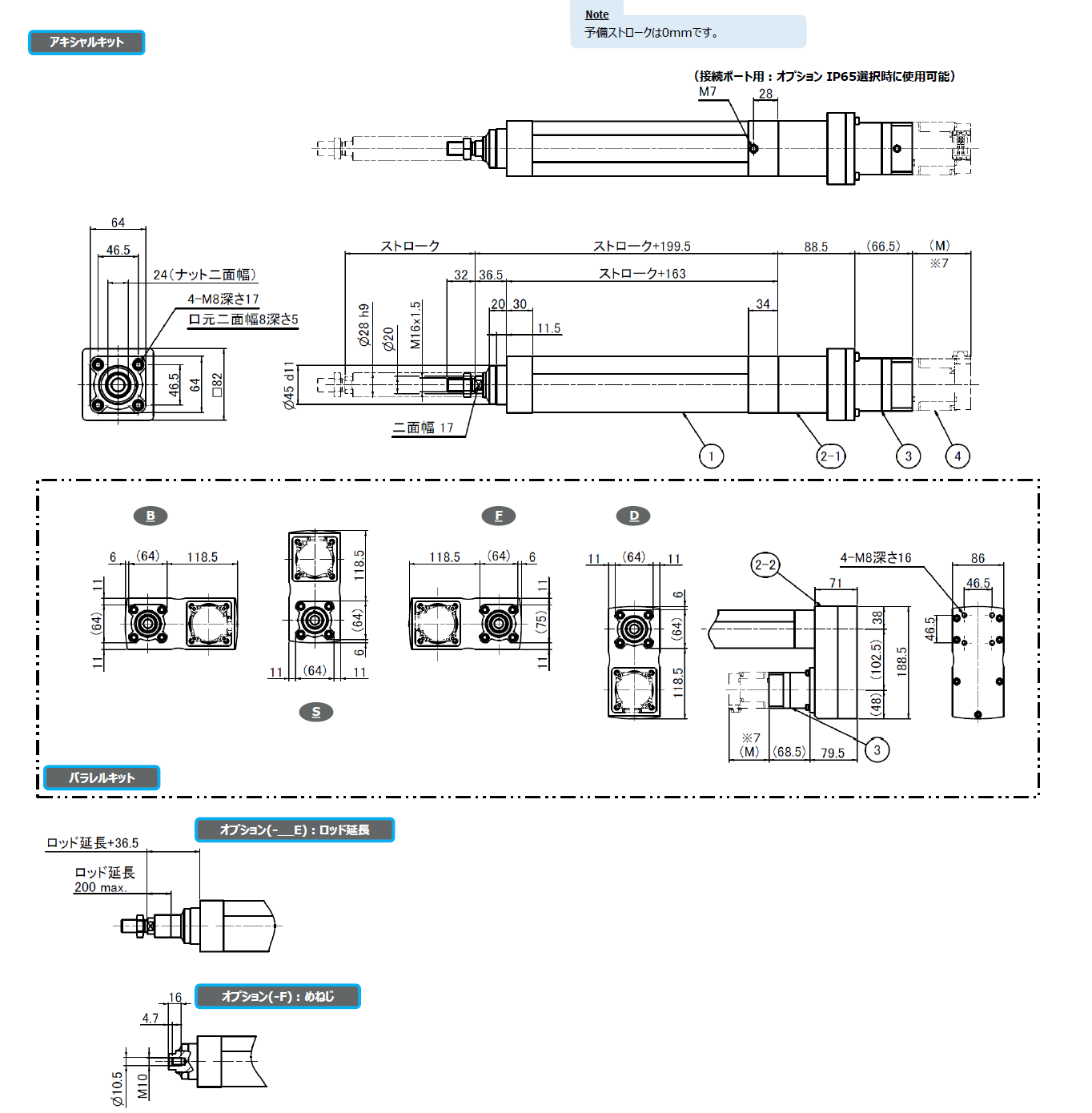

外形寸法
| 項目 | 名称 | 型式 | 備考 | 製品番号※6 |
| 1 | アクチュエータ | ESBF-BS-50- | 8022601 | |
| 2-1 | アキシャルキット | EAMM-A-D50-60H-G2 | 8197492 | |
| EAMM-A-D50-60H-S1-G2 | IP65 | 8197491 | ||
| 2-2 | パラレルキット | EAMM-U-86-D50-60H-102 | 2803326 | |
| EAMM-U-86-D50-60H-102-S1 | IP65 | 2803325 | ||
| 3 | 減速機 | CP015F-MF1-□-0C1-2S/____※5 | WITTENSTEIN | ホームページ |
| 4 | サーボモータ | ご指定のモータ | モータ情報 |
※5 減速機形式の□には減速比を表す数字、___にはモータ形式が入ります。
※6 PDF・Web版は製品番号に各部品のWebページがリンクされています。
各部品の詳細情報の閲覧やCADデータのダウンロードが可能です。
※7 モータ全長(M)はこちら
注意 アクセサリのベローズキットを使用する場合は、アクチュエータのストロークにより適切なロッド延長が必要です。ベローズキットを組み付けした際の
外形やロッド延長量は、こちらをご参照ください。
アクセサリのガイドユニットを組み付けした際の外形は、こちらをご参照ください。
その他、取付金具などのアクセサリの詳細は、こちらをご参照ください。
